PRS型
特長
●合理的な構法
落石エネルギーをロープの伸び、金網のたわみ、および主張の塑性変形により吸収する合理的な構法です。
●耐雪
主柱頂部に胴縁を取付け、金網を連結する構造です。
多雪地域において、積雪による沈降雪圧で金網が破損するのを防ぐことができます。
胴縁の補強のための間柱を取付けます。
仕様
●主柱間隔3mを基準としています。
●設置延長60mを基準とし、主柱変形による吸収エネルギーを考慮しています。

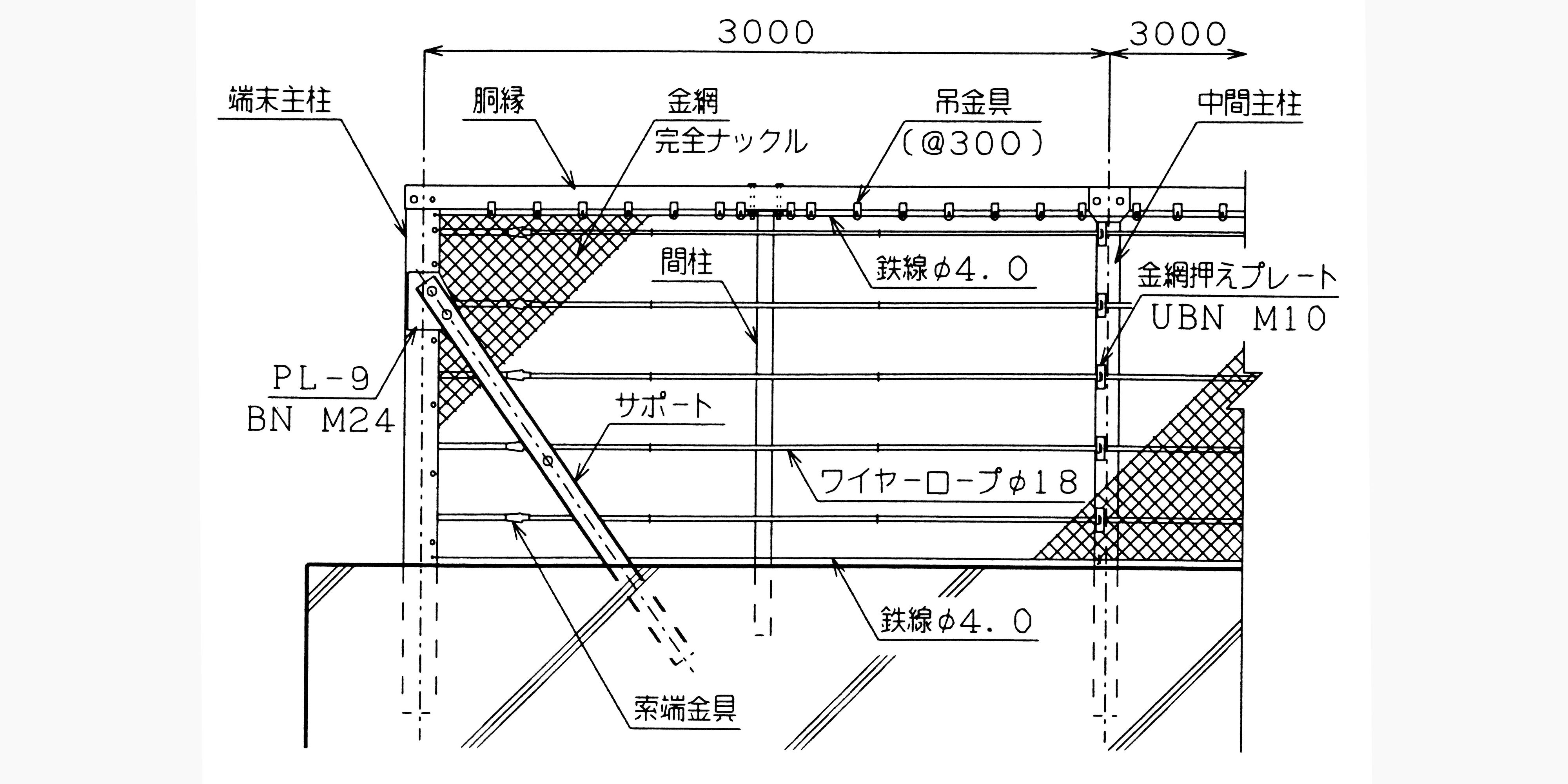

姿図
寸法表
| 型式 | 耐雪型中間主柱 | 同間柱 | 胴縁 | |||
|---|---|---|---|---|---|---|
| 主柱（mm） | 重量（kg） | 間柱 | 長さ | 重量（kg） | ||
| PRS-100ー3 | H-150×75×5×7 L=1,500 | 24 | L-75×75×6 | 1,300 | 10 | □-100×100×3.2 （30kg/1組） |
| PRS-125ー4 | H-150×75×5×7 L=1,800 | 29 | 1,550 | 12 | ||
| PRS-155ー5 | H-200×100×5.5×8 L=2,200 | 51 | 1,850 | 14 | ||
| PRS-200ー6 | H-200×100×5.5×8 L=2,750 | 63 | 2,300 | 17 | ||
| PRS-250ー8 | H-200×100×5.5×8 L=3,300 | 75 | 2,800 | 20 | ||
| PRS-300ー9 | H-200×100×5.5×8 L=3,800 | 86 | 3,300 | 24 | ||
