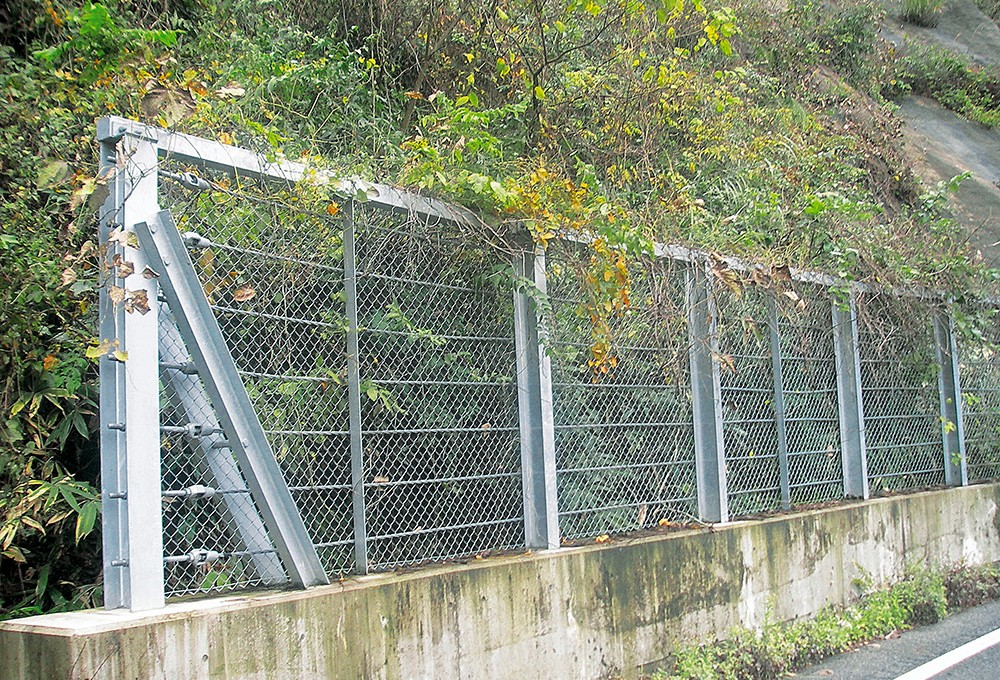

PRIS型
特長
●合理的な構法
落石エネルギーをロープの伸び、金網のたわみ、および主張の塑性変形により吸収する合理的な構法です。
●落石のすり抜け防止機構
落石がワイヤーを押し広げてすり抜けるのを防ぐため、ワイヤー間隔が広がらないよう間隔保持材を用いています。
●耐雪
主柱頂部に胴縁を取付け、金網を連結する構造です。
多雪地域において、積雪による沈降雪圧で金網が破損するのを防ぐことができます。
胴縁の補強のための間柱を取付けます。
仕様
●主柱間隔3mを標準としています。
●設置延長60mを基準とし、主柱変形による吸収エネルギーを考慮しています。
●間隔保持金具により、落石のすり抜け防止と全てのワイヤーロープが有効に働くようにしています。
寸法表
| 型式 | 耐雪型中間主柱 | 同間柱 | 胴縁 | |||
|---|---|---|---|---|---|---|
| 主柱（mm） | 重量（kg） | 間柱 ※ | 長さ | 重量（kg） | ||
| PRIS-150ー5 | H-200×100×5.5×8 L=2,350 | 54 | L-75×75×6 | 1,800 | 14 | □-100×100×3.2 （30kg/1組） |
| PRIS-200ー7 | H-200×100×5.5×8 L=2,850 | 65 | 2,300 | 17 | ||
| PRIS-250ー8 | H-200×100×5.5×8 L=3,350 | 76 | 2,800 | 20 | ||
| PRIS-300ー10 | H-200×100×5.5×8 L=3,850 | 87 | 3,300 | 24 | ||
