PSN-S型
特長

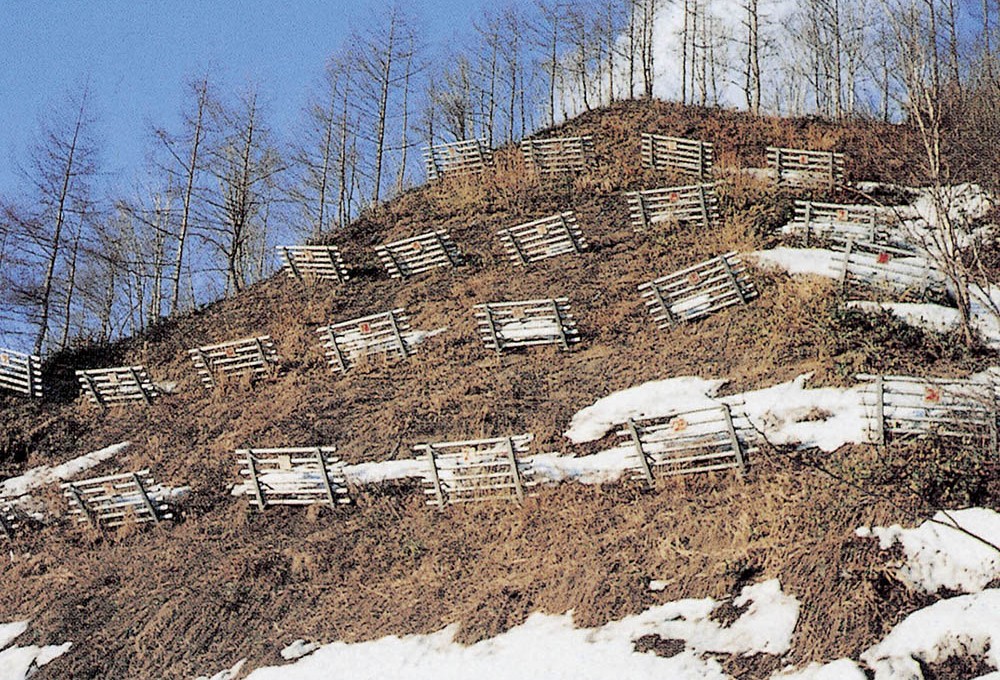

●ワイヤーロープで吊る構造のため、土質条件が悪い場所や基礎堀りが困難な場合に有効。
●急勾配や起伏のはげしい自然法面に有利。
●主に積雪深が3.0m以下の斜面の設置が望ましい。

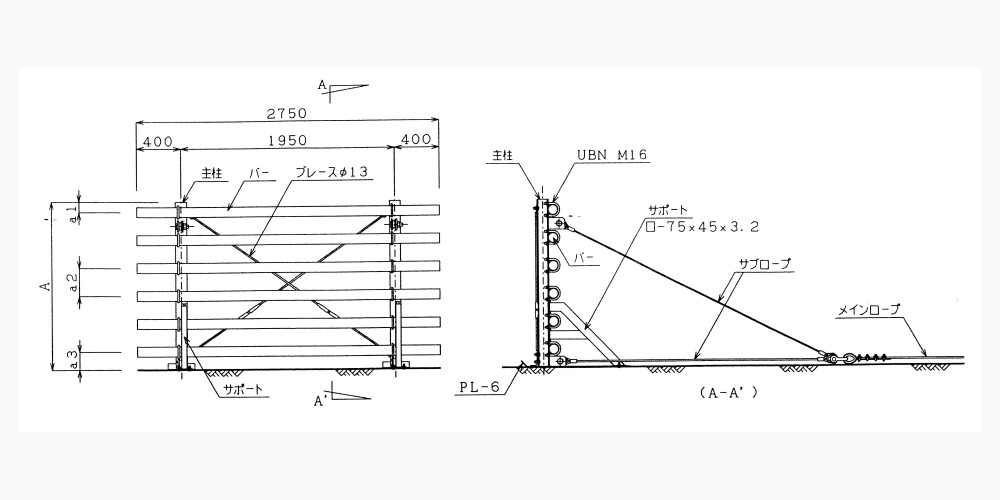

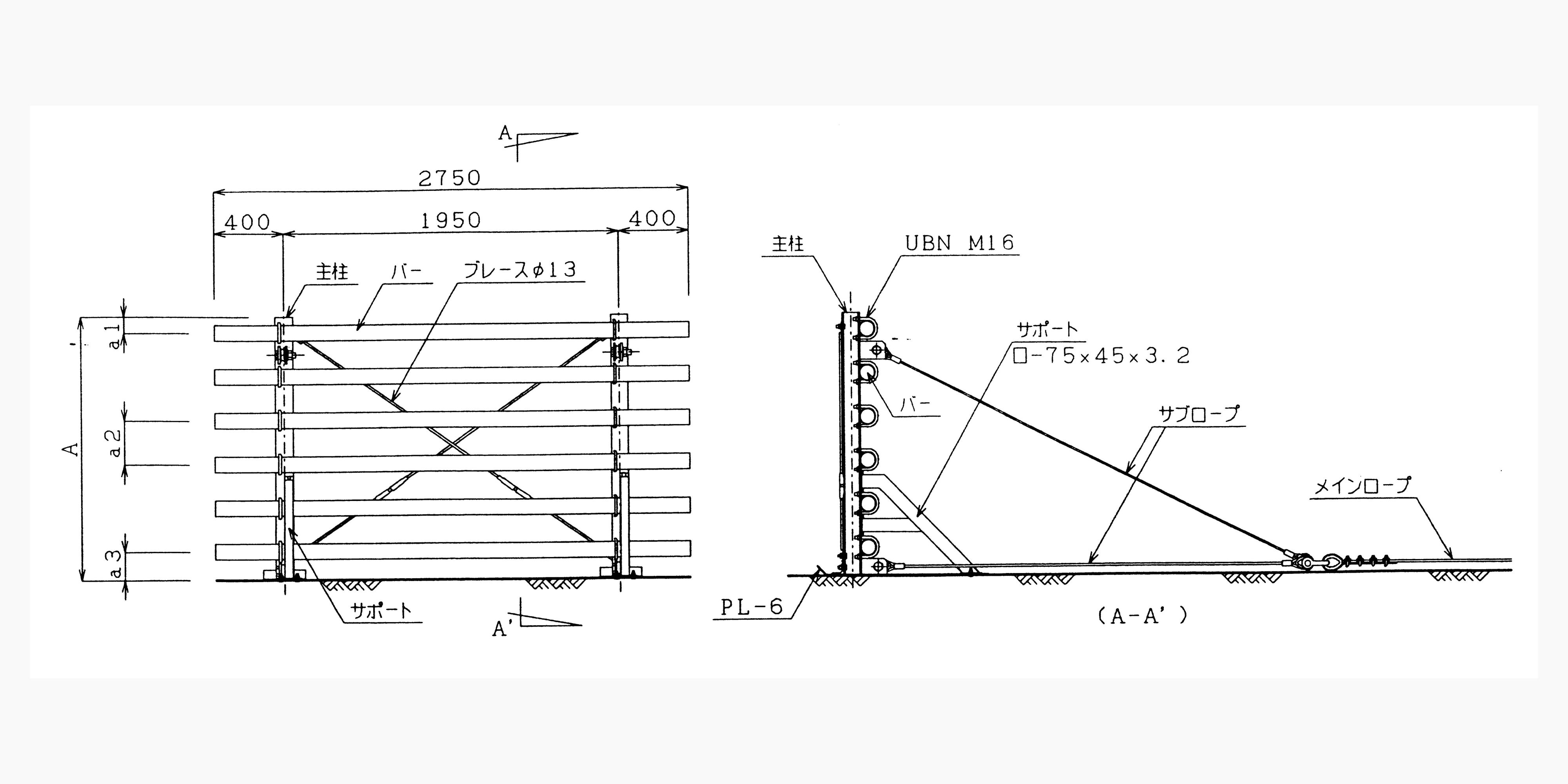

姿図
寸法表
型式 | 主柱 | バー | 段数 | A | a1 | a2 | a3 |
---|---|---|---|---|---|---|---|
PSN-100S | H-100×100×6×8 | φ89.1×2.8 | 4 | 1,000 | 90 | 250 | 160 |
PSN-120S | H-100×100×6×8 | φ89.1×2.8 | 5 | 1,200 | 90 | 240 | 150 |
PSN-150S | H-100×100×6×8 | φ89.1×2.8 | 6 | 1,500 | 90 | 250 | 160 |
PSN-200S | H-125×125×6.5×9 | φ101.6×3.2 | 7 | 2,000 | 90 | 290 | 170 |
PSN-250S | H-125×125×6.5×9 | φ101.6×3.2 | 9 | 2,500 | 90 | 280 | 170 |
PSN-300S | H-150×150×7×10 | φ101.6×3.2 | 10 | 3,000 | 90 | 300 | 210 |
