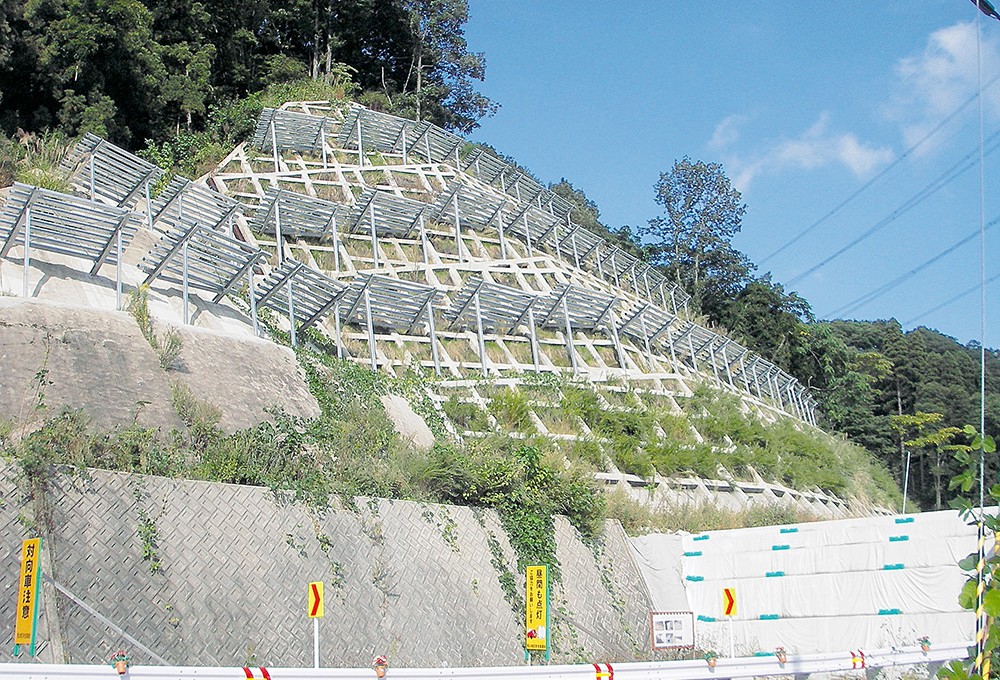

PSG型
特長
●主柱をコンクリート基礎で固定する堅固な構造。
●等高線のそろった均一斜面(人工法面)に適する。
●主に積雪深が6.0m以下の斜面に設置が望ましい。

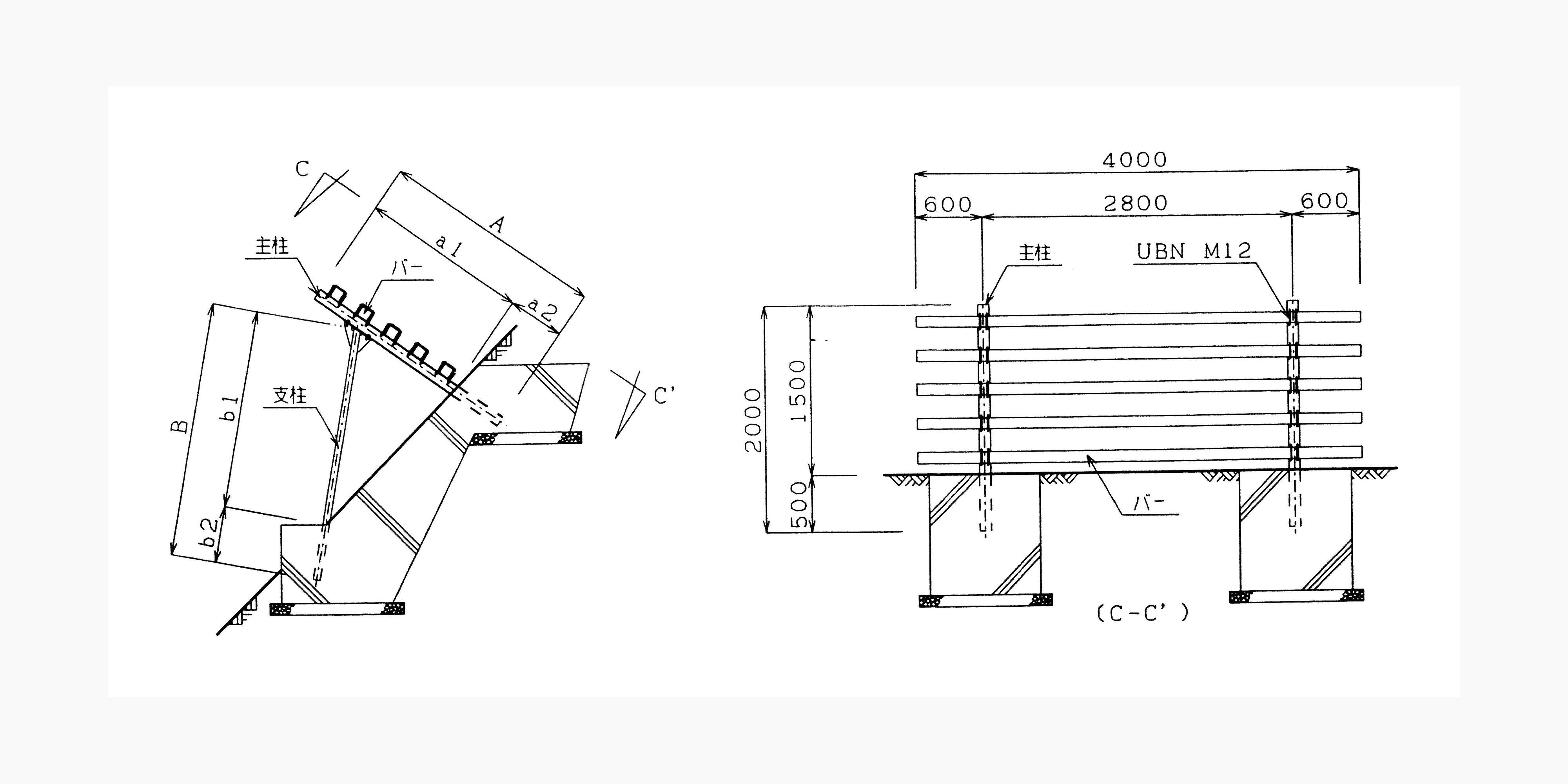

姿図
寸法表
| 型式 | β | 主柱 | 支柱 | バー | A | a | B | b |
|---|---|---|---|---|---|---|---|---|
| PSG-200 (Hs=2.0m) |
35° | H-100×100×6×8 | □-60×60×3.2 | □100×100×2.3 | 2,200 | 1,700 | 2,139 | 1,639 |
| 40° | H-100×100×6×8 | □-60×60×3.2 | □100×100×3.2 | 2,100 | 1,600 | 2,262 | 1,762 | |
| 45° | H-100×100×6×8 | □-60×60×3.2 | □100×100×3.2 | 2,000 | 1,500 | 2,303 | 1,803 | |
| PSG-300 (Hs=3.0m) |
35° | H-150×150×7×10 | □-100×100×3.2 | □-125×125×3.2 | 3,100 | 2,600 | 3,027 | 2,527 |
| 40° | H-150×150×7×10 | □-100×100×3.2 | □-125×125×3.2 | 2,900 | 2,400 | 3,105 | 2,605 | |
| 45° | H-150×150×7×10 | □-100×100×3.2 | □125×125×3.2 | 2,700 | 2,200 | 3,161 | 2,661 | |
| PSG-400 (Hs=4.0m) |
35° | H-200×200×8×12 | □-125×125×4.5 | □-125×125×3.2 | 3,900 | 3,400 | 3,779 | 3,279 |
| 40° | H-200×200×8×12 | □-125×125×4.5 | □-125×125×4.5 | 3,700 | 3,200 | 3,947 | 3,447 | |
| 45° | H-200×200×8×12 | □-125×125×4.5 | □-125×125×4.5 | 3,400 | 2,900 | 4,020 | 3,520 |
