PSGS型
特長
●主柱をコンクリート基礎で固定する堅固な構造。
●等高線のそろった均一斜面(人工法面)に適する。
●主に積雪深が6.0m以下の斜面に設置が望ましい。

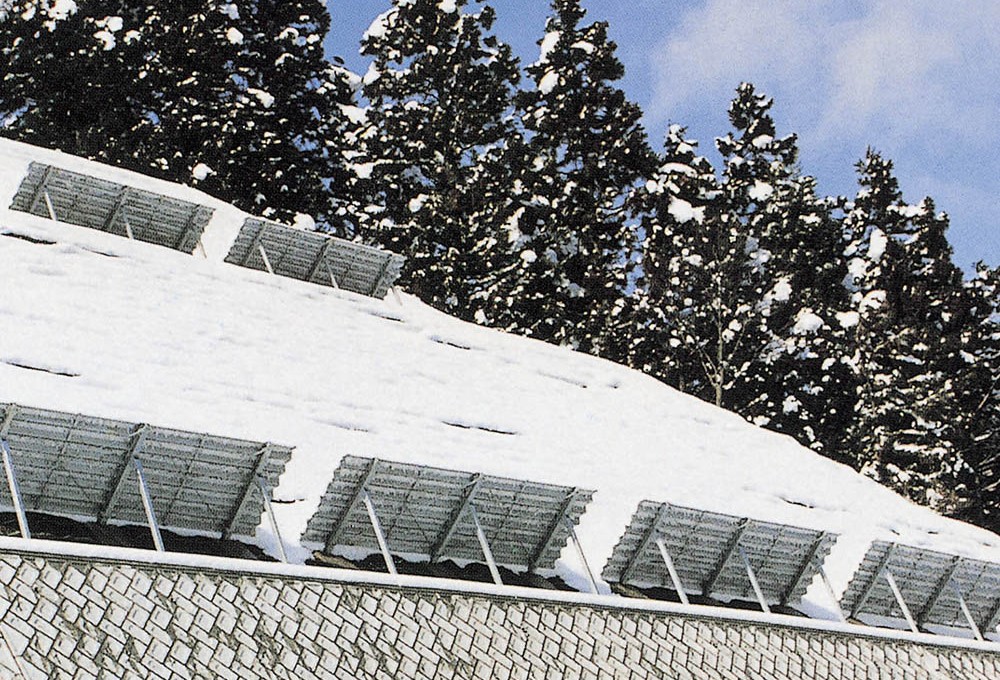

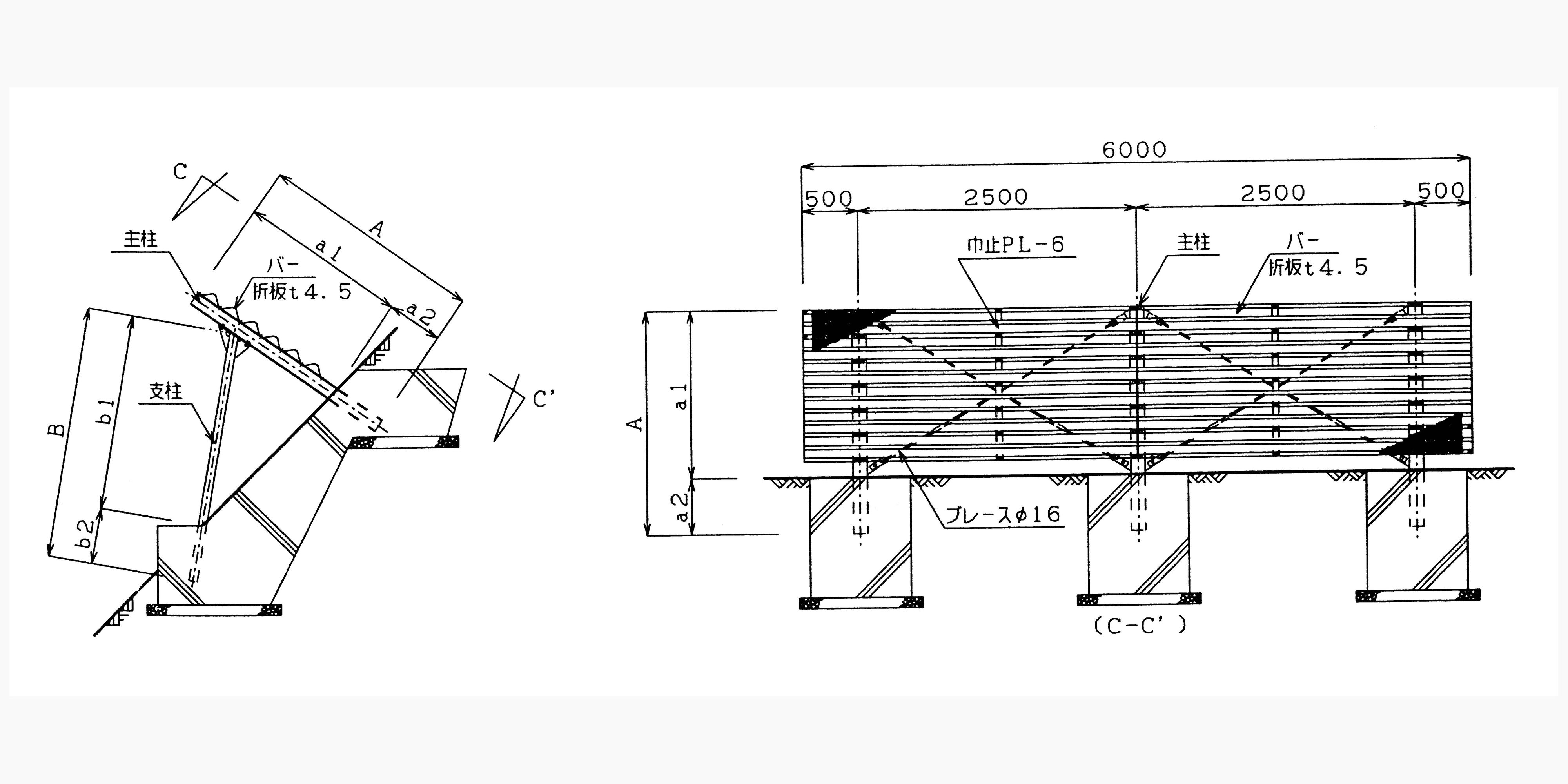

姿図
寸法表
| 型式 | β | 主柱 | 支柱 | バー（有孔折板70） | A | a | B | b |
|---|---|---|---|---|---|---|---|---|
| PSGS-S200 (Hs=2.0m) |
35° | H-125×125×6.5×9 | □-75×75×3.2 | t4.5×2,995 7枚 | 2,200 | 1,700 | 2,139 | 1,639 |
| 40° | H-125×125×6.5×9 | □-75×75×3.2 | t4.5×2,995 7枚 | 2,100 | 1,600 | 2,262 | 1,762 | |
| 45° | H-125×125×6.5×9 | □-75×75×3.2 | t4.5×2,995 6枚 | 2,000 | 1,500 | 2,303 | 1,803 | |
| PSGS-S300 (Hs=3.0m) |
35° | H-175×175×7.5×11 | □-75×75×3.2 | t4.5×2,995 11枚 | 3,100 | 2,600 | 3,027 | 2,527 |
| 40° | H-175×175×7.5×11 | □-75×75×3.2 | t4.5×2,995 10枚 | 2,900 | 2,400 | 3,105 | 2,605 | |
| 45° | H-175×175×7.5×11 | □-100×100×3.2 | t4.5×2,995 9枚 | 2,700 | 2,200 | 3,161 | 2,661 | |
| PSGS-S400 (Hs=4.0m) |
35° | H-250×250×9×14 | □-125×125×3.2 | t4.5×2,995 15枚 | 3,900 | 3,400 | 3,779 | 3,279 |
| 40° | H-250×250×9×14 | □-125×125×3.2 | t4.5×2,995 14枚 | 3,700 | 3,200 | 3,947 | 3,447 | |
| 45° | H-250×250×9×14 | □-125×125×3.2 | t4.5×2,995 13枚 | 3,400 | 2,900 | 4,020 | 3,520 |
