下部収納型(忍付) NHDW

特長

・上部パネルを風上側に折った、忍び返しの構造を持つ。
・下部空間をあまり空けず遮蔽率を高めることによって柵の風上側に多く堆雪させる。
・設置位置と道路との距離に余裕が少ない場合に用いられる。
・吹き溜まりの防止・雪庇防止・視程障害の緩和等を目的に使用される。

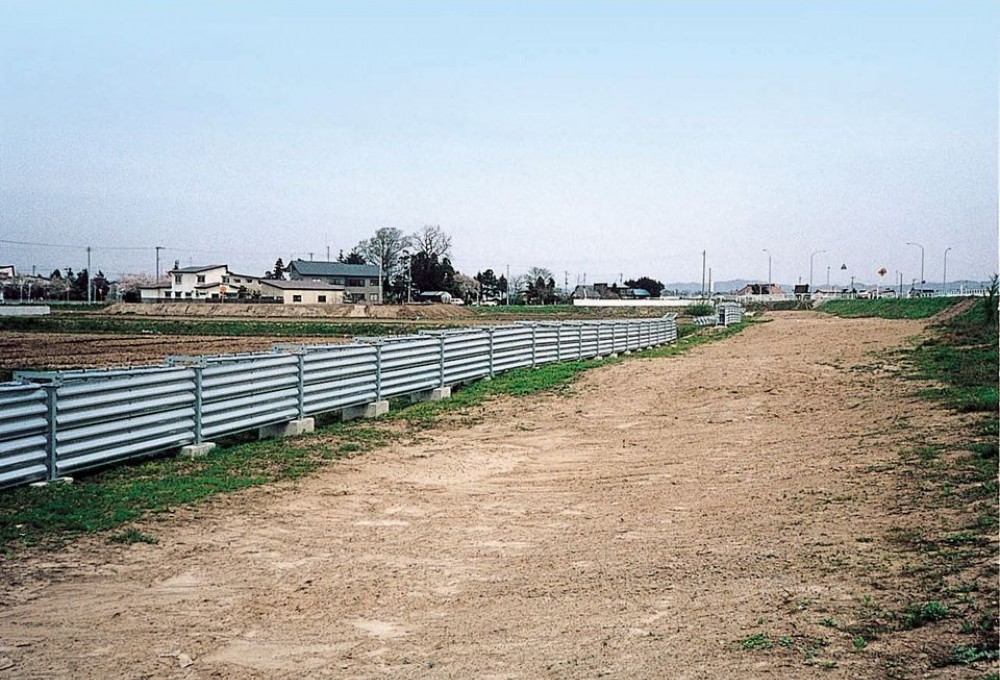

・シーズンオフ時には収納することで閉塞感をなくし、日照を良くし視界を広くとれる。

仕様

・パネル構成 上部有孔折板/下部無孔折板
・下部収納型

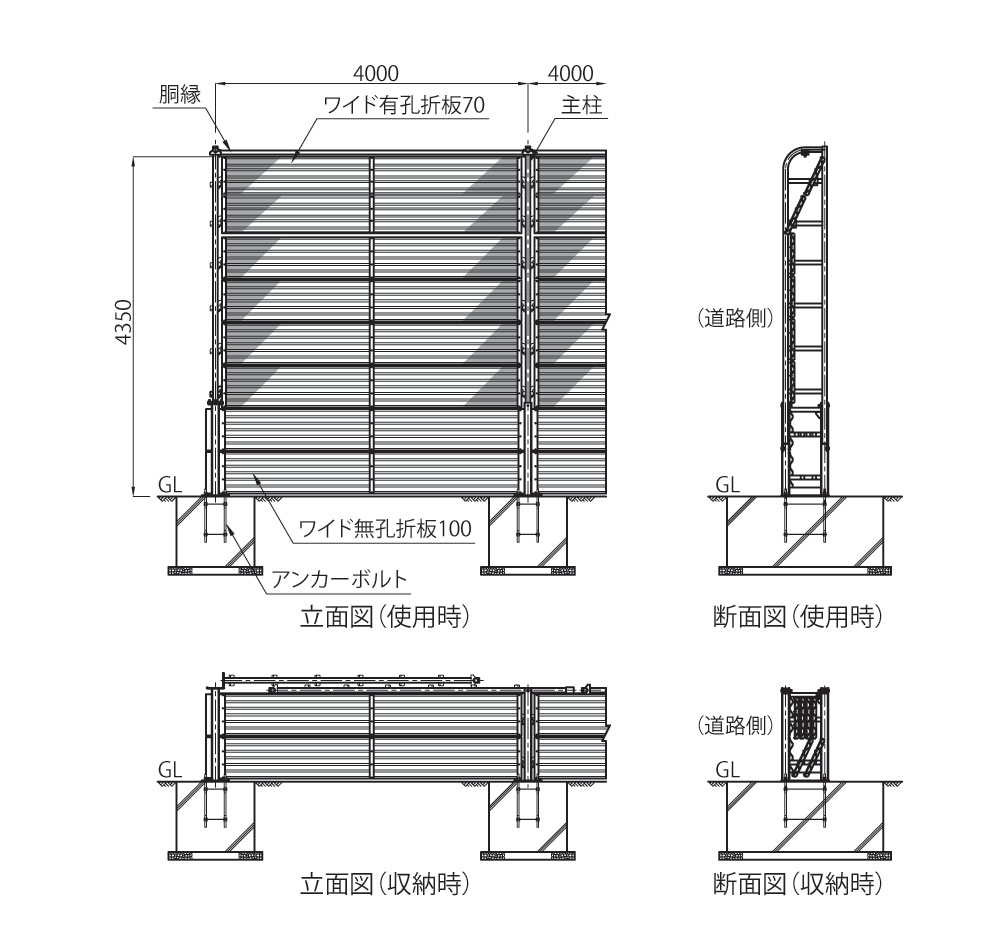

姿図

寸法表

  種別     型式    柵高(mm)  主柱間隔(mm)
NHDW型 NHDW-300 2,850 4,000
NHDW-400 3,950 4,000
NHDW-430 4,350 4,000
NHDW-500 5,050 4,000
