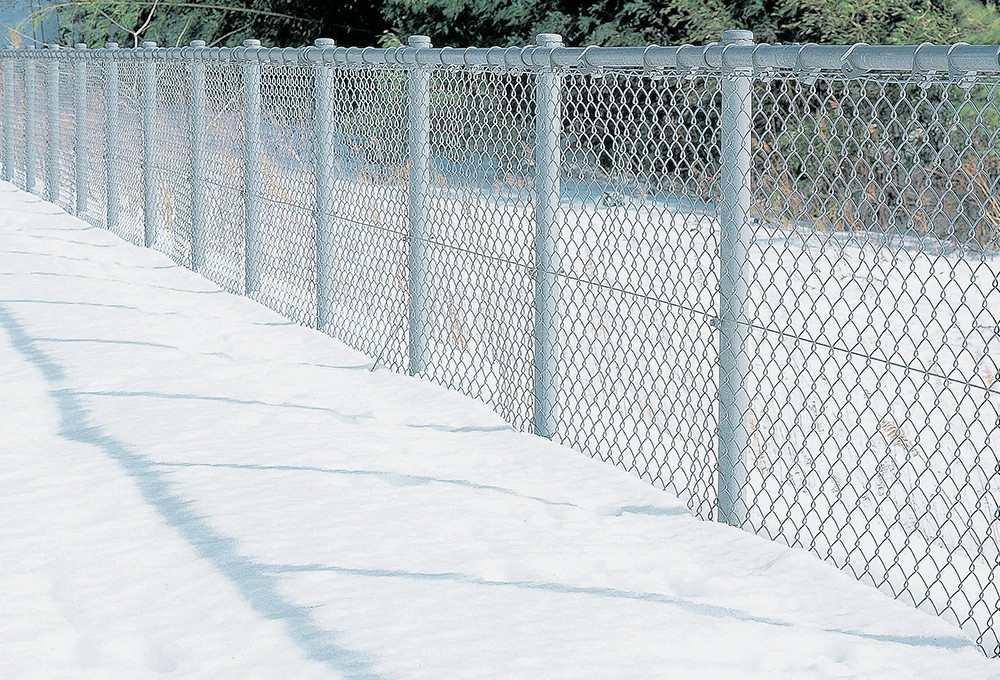

PS2・3型 積雪地タイプ
特長
●積雪によりPS2型(積雪2m用)、PS3型(積雪3m用)の2種類を設定
●構造的に強いパイプ形状の胴縁を使用

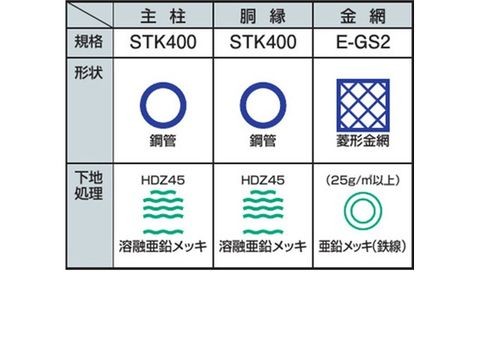

仕様
●表面処理：高耐食性溶融亜鉛メッキ
：溶融亜鉛メッキ
●金網 ：ポリエチレン被覆（E-GS2）
φ3.2×50mm
●主柱間隔：PS2型1.2m PS3型0.9m

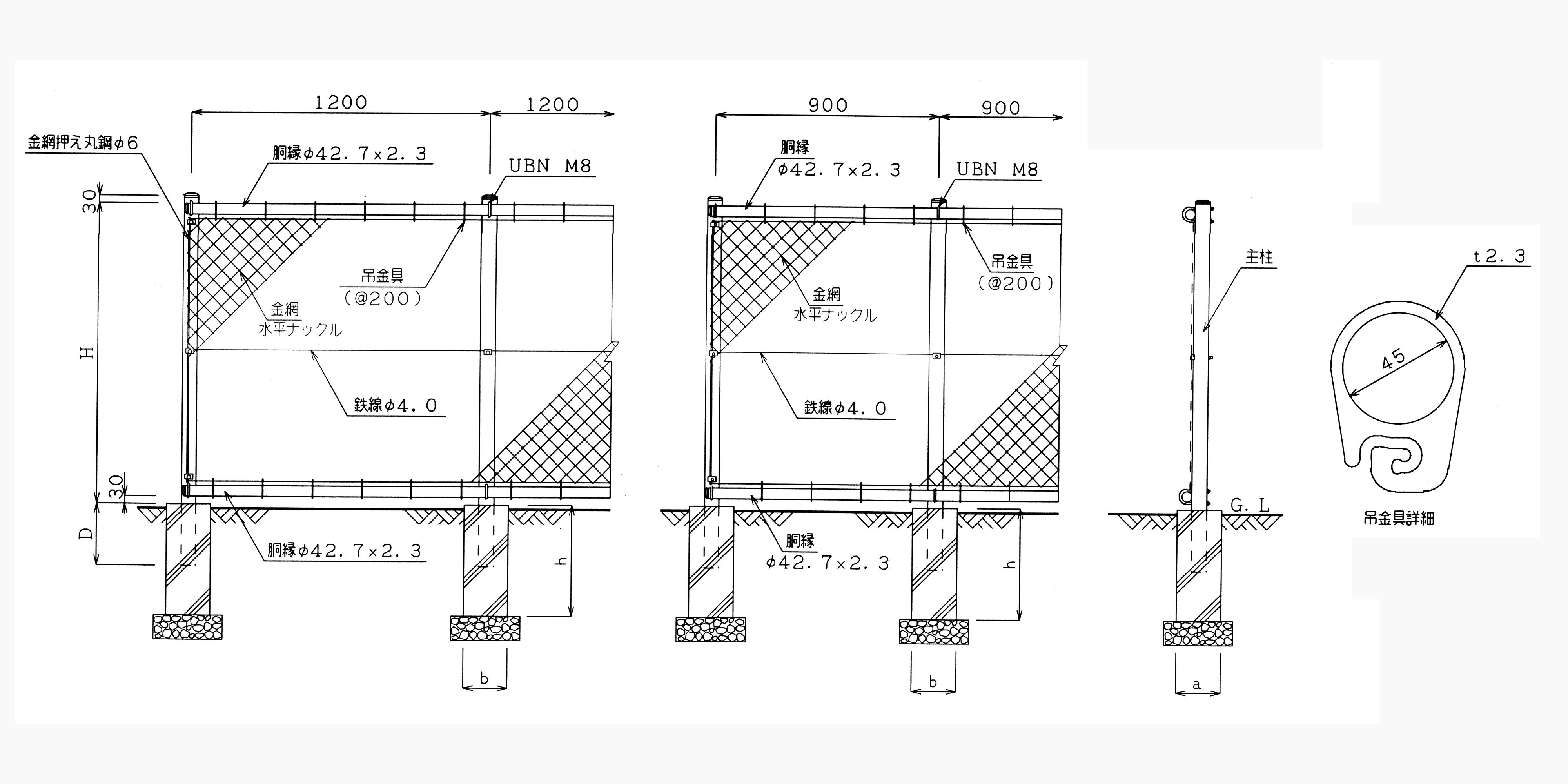

姿図
寸法表
| 型式 | 高さ（H） | 主柱 | 基礎寸法（a×b×h） | 鉄線段数 （張線） |
||
|---|---|---|---|---|---|---|
| 形状寸法 | 埋込（D） | 網目φ3.2×50 | ||||
| PS2 | 100 | 1000 | φ48.6×2.3L＝1280 | 250 | 250×250×450 | 1段 |
| 120 | 1200 | φ60.5×2.3L＝1480 | 250 | 250×250×450 | 1段 | |
| 150 | 1500 | φ60.5×2.3L＝1830 | 300 | 250×250×450 | 2段 | |
| 180 | 1800 | φ60.5×2.3L＝2130 | 300 | 250×250×450 | 2段 | |
| 200 | 2000 | φ60.5×2.3L＝2330 | 300 | 250×250×500 | 3段 | |
| 型式 | 高さ（H） | 主柱 | 基礎寸法（a×b×h） | 鉄線段数 （張線） |
||
|---|---|---|---|---|---|---|
| 形状寸法 | 埋込（D） | 網目φ3.2×50 | ||||
| PS3 | 100 | 1000 | φ48.6×2.3L＝1280 | 250 | 300×300×400 | 1段 |
| 120 | 1200 | φ60.5×2.3L＝1480 | 250 | 300×300×400 | 1段 | |
| 150 | 1500 | φ60.5×2.3L＝1830 | 300 | 300×300×400 | 2段 | |
| 180 | 1800 | φ60.5×2.3L＝2130 | 300 | 300×300×400 | 2段 | |
| 200 | 2000 | φ60.5×2.3L＝2330 | 300 | 300×300×500 | 3段 | |
