PE・KE型 電力タイプ
特長
[電力タイプ PEシリーズ]

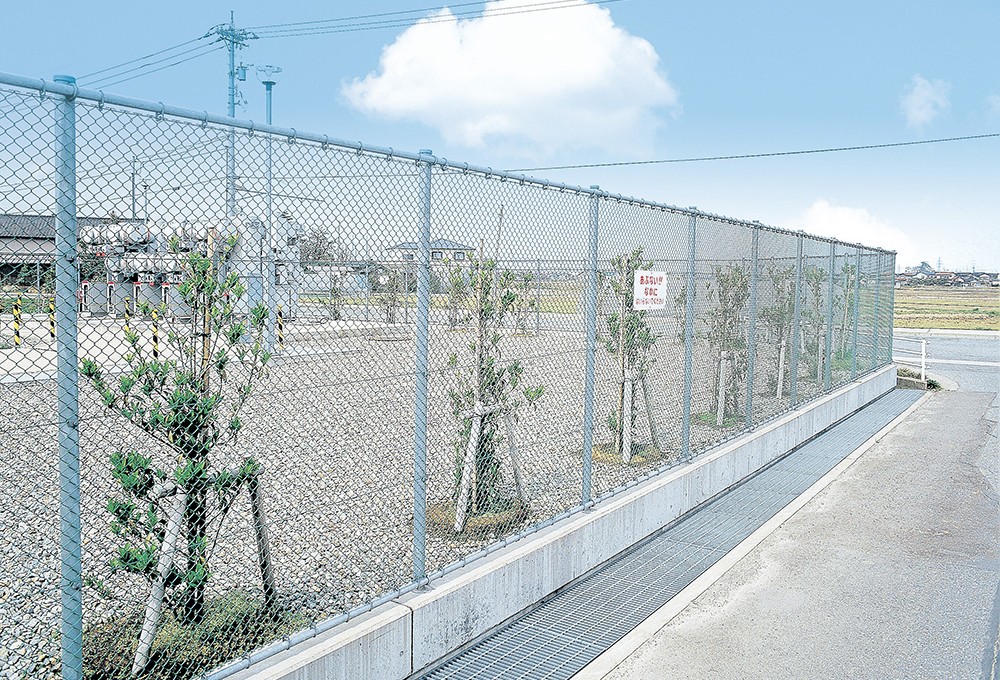

●発・変電所、鉄塔などの電力施設用のネットフェンスです
[電力タイプ KEシリーズ]

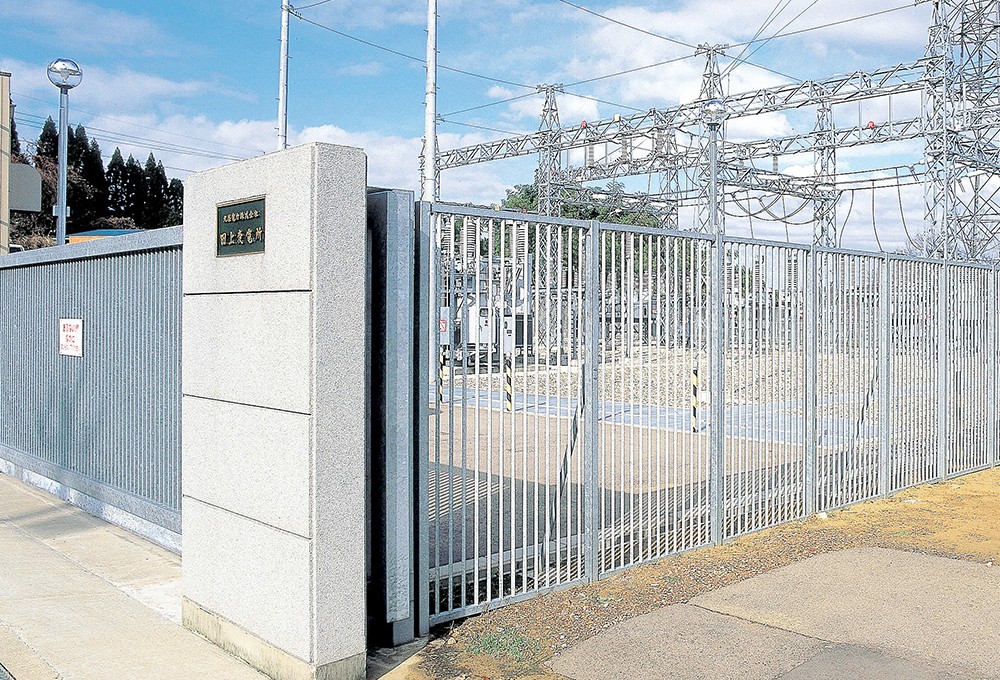

●発・変電所、鉄塔などの電力施設用の角パイプフェンスです

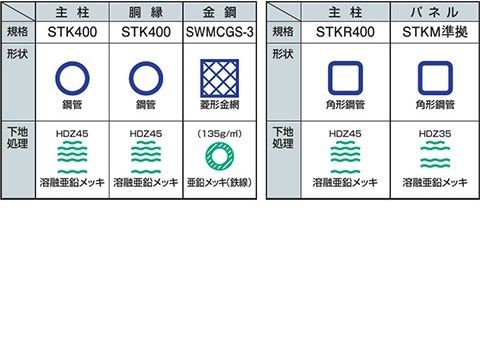

仕様
[電力タイプ PEシリーズ]
●表面処理：溶融亜鉛メッキ
●金網 ：着色塗装（C-GS3）
φ2.6×32mm
●主柱間隔：1.8m
●控柱 ：3.6mごと
[電力タイプ KEシリーズ]
●表面処理：溶融亜鉛メッキ
●主柱間隔：1.8m
●控柱 ：3.6mごと
●格子間隔：130mm

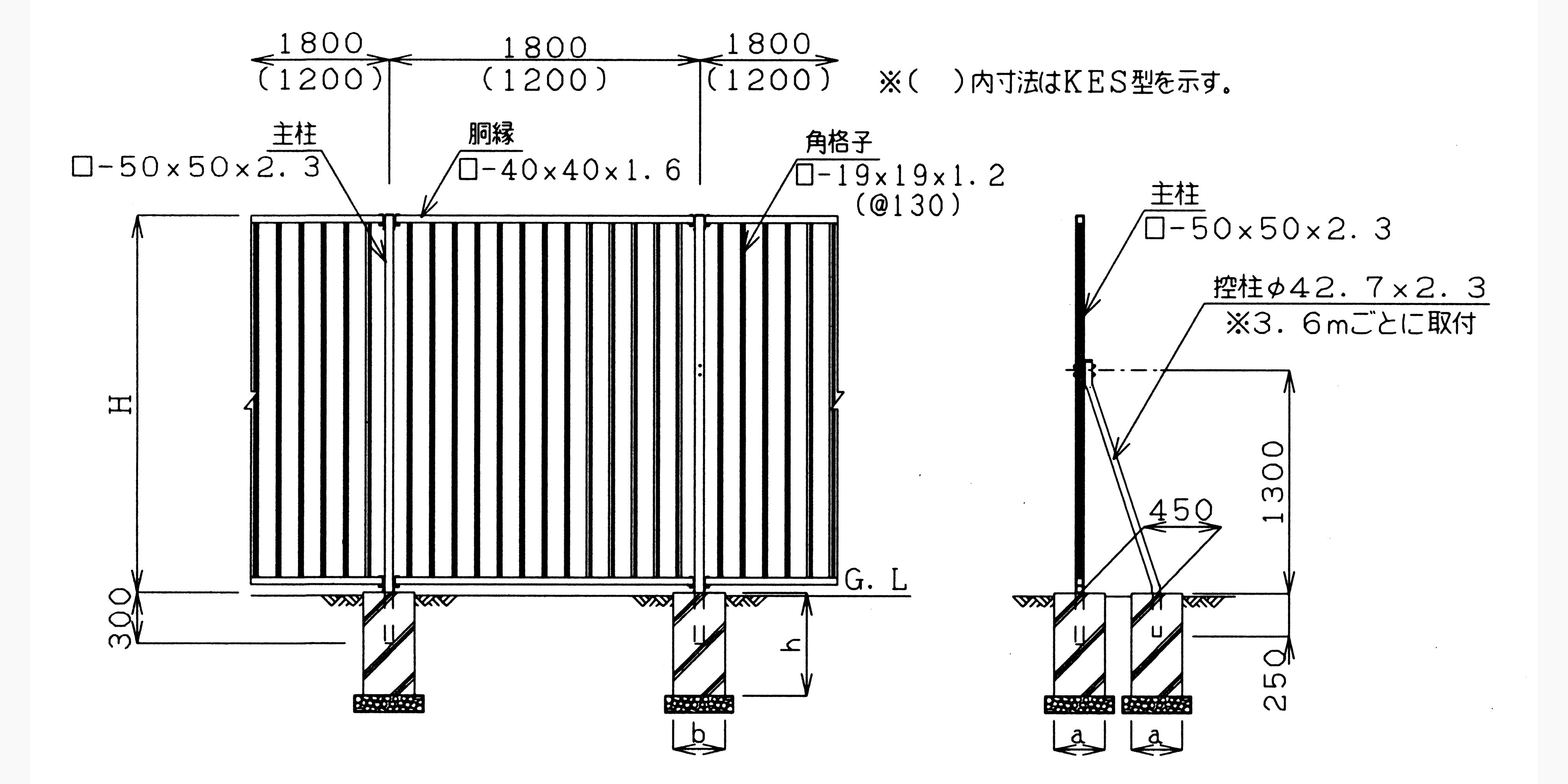

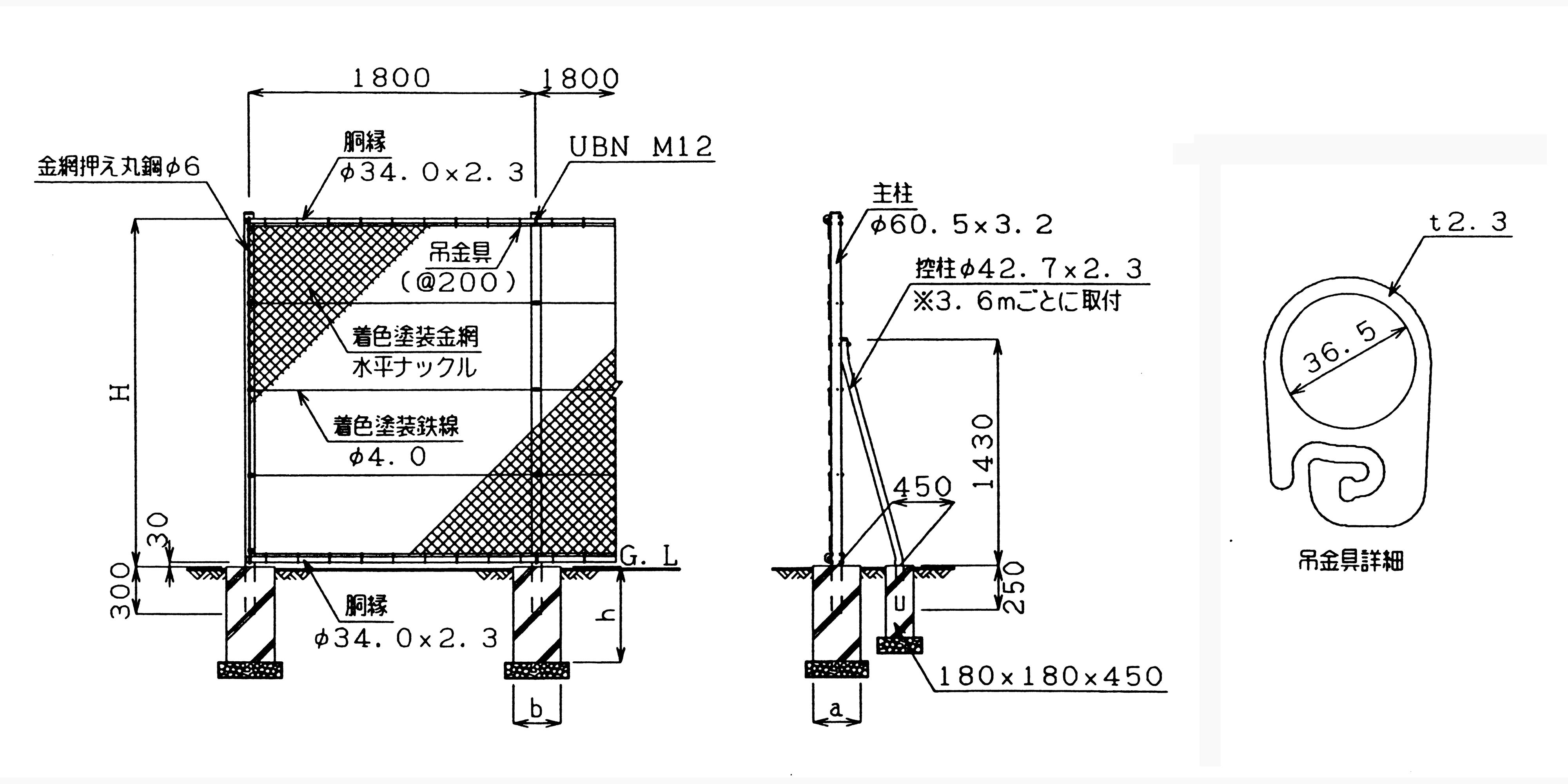

姿図
寸法表
| 型式 | 高さ（H） | 主柱 | 基礎寸法（a×b×h） | 鉄線段数 （張線） |
||
|---|---|---|---|---|---|---|
| 形状寸法 | 埋込 | 網目φ2.6×32 | ||||
| PE | 150 | 1500 | φ60.5×3.2 L=1832 | 300 | 200×200×450 | 2段 |
| 180 | 1800 | φ60.5×3.2 L=2132 | 300 | 300×300×450 | 2段 | |
| 220 | 2200 | φ60.5×3.2 L=2532 | 300 | 300×300×600 | 3段 | |
| 型式 | 高さ（H） | 主柱 | 基礎寸法（a×b×h） | ||
|---|---|---|---|---|---|
| 形状寸法 | 埋込 | ||||
| KE | 150 | 1500 | □-50×50×2.3 L=1800 | 300 | 200×200×450 |
| 180 | 1800 | □-50×50×2.3 L=2100 | 300 | 250×250×450 | |
| 220 | 2200 | □-50×50×2.3 L=2500 | 300 | 300×300×600 | |
