PBT・PBTW型 ネットフロントタイプ(パイプ主柱)
特長
●主柱・胴縁とも丸パイプで構成されたフェンス
●バックネット用に忍付タイプ(PBTWシリーズ)も用意

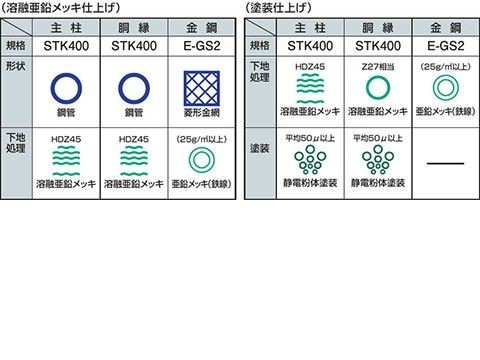

仕様
●表面処理：溶融亜鉛メッキ
●カラー ：標準色19色
●金網 ：ポリエチレン被覆（E-GS2）
φ3.2×50mm
●主柱間隔：3.0m

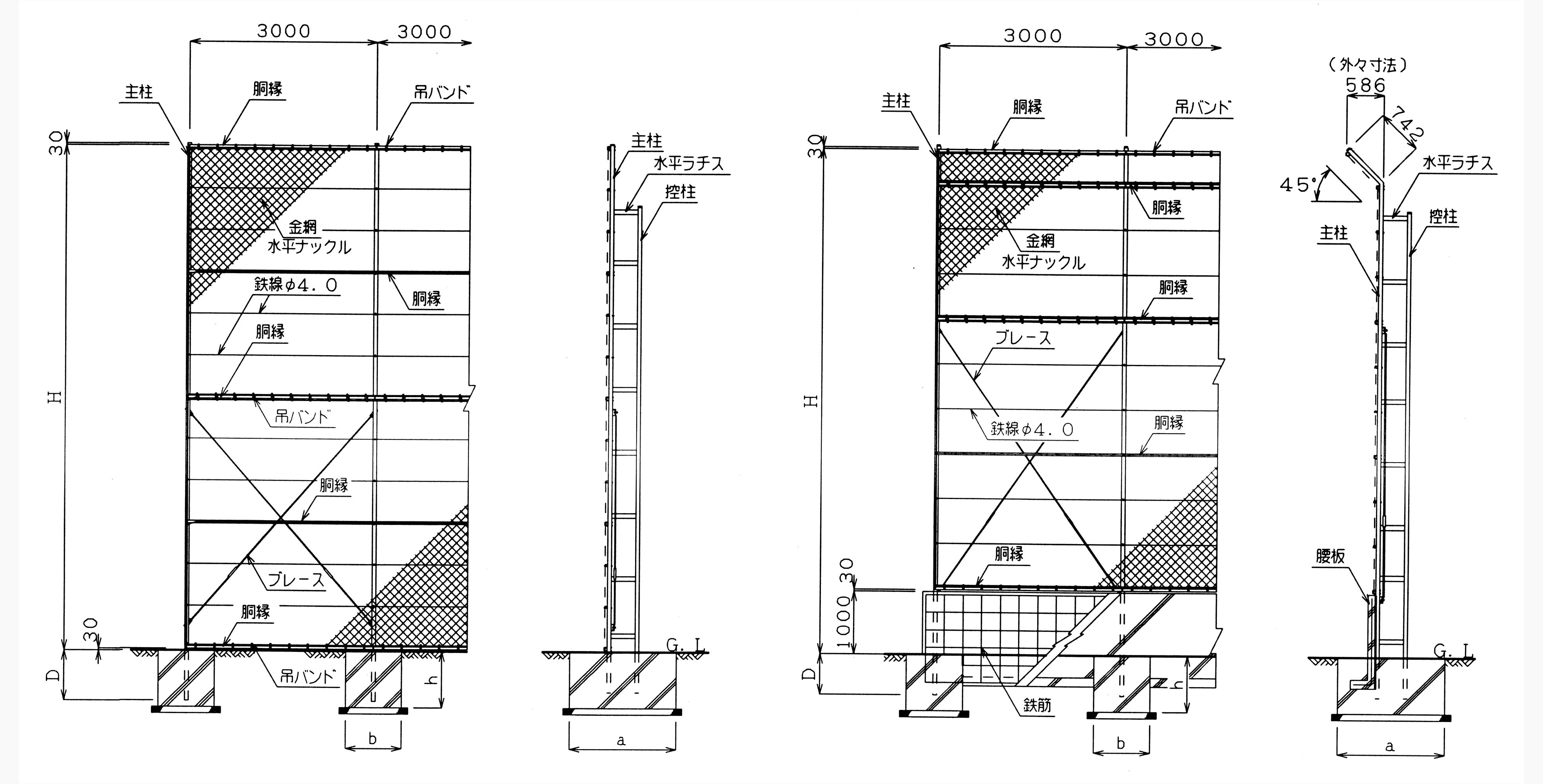

姿図
寸法表
| 型式 | 高さ（H） | 主柱 | 控柱 | 基礎寸法 （a×b×h） |
||||
|---|---|---|---|---|---|---|---|---|
| 形状寸法 | 埋込 （D） |
形状寸法 | 埋込 （D） |
主・控柱間隔 | 網目φ3.2×50 | |||
| PBT | 500 | 5000 | φ60.5×2.3 L=5630 |
600 | φ60.5×2.3 L=4650 |
600 | 300 | 1100×500×900 |
| 600 | 6000 | φ60.5×2.3 L=6630 |
600 | φ60.5×2.3 L=5650 |
600 | 300 | 1200×700×900 | |
| 700 | 7000 | φ60.5×2.3 L=7630 |
600 | φ60.5×2.3 L=6650 |
600 | 450 | 1400×900×900 | |
| 800 | 8000 | φ60.5×2.3 L=8780 |
750 | φ60.5×2.3 L=7800 |
750 | 450 | 1700×900×900 | |
| 900 | 9000 | φ60.5×3.2 L=9930 |
900 | φ60.5×3.2 L=8950 |
900 | 450 | 1700×1000×1000 | |
| 1000 | 10000 | φ60.5×3.2 L=10980 |
950 | φ60.5×3.2 L=9950 |
900 | 600 | 1800×1000×1200 | |
| 型式 | 高さ（H） | 主柱 | 控柱 | 基礎寸法 （a×b×h） |
||||
|---|---|---|---|---|---|---|---|---|
| 形状寸法 | 埋込 （D） |
形状寸法 | 埋込 （D） |
主・控柱間隔 | 網目φ3.2×50 | |||
| PBTW | 500 | 5000 | φ60.5×2.3 L=直 5105+忍742 |
600 | φ60.5×2.3 L=4650 |
600 | 300 | 1200×500×900 |
| 600 | 6000 | φ60.5×2.3 L=直 6105+忍742 |
600 | φ60.5×2.3 L=5650 |
600 | 300 | 1300×700×900 | |
| 700 | 7000 | φ60.5×2.3 L=直 7105+忍742 |
600 | φ60.5×2.3 L=6650 |
600 | 450 | 1500×800×900 | |
| 800 | 8000 | φ60.5×2.3 L=直 8255+忍742 |
750 | φ60.5×2.3 L=7700 |
750 | 450 | 1700×900×900 | |
| 900 | 9000 | φ60.5×2.3 L=直 9405+忍742 |
900 | φ60.5×3.2 L=8950 |
900 | 450 | 1700×1000×1000 | |
| 1000 | 10000 | φ60.5×2.3 L=直 10405+忍742 |
950 | φ60.5×3.2 L=9950 |
900 | 600 | 1800×1000×1200 | |
