AV・AVW型 ネットセンタータイプ(アバンス)
特長
●主柱の中央に胴縁・金網が収まる、スマートなタイプ

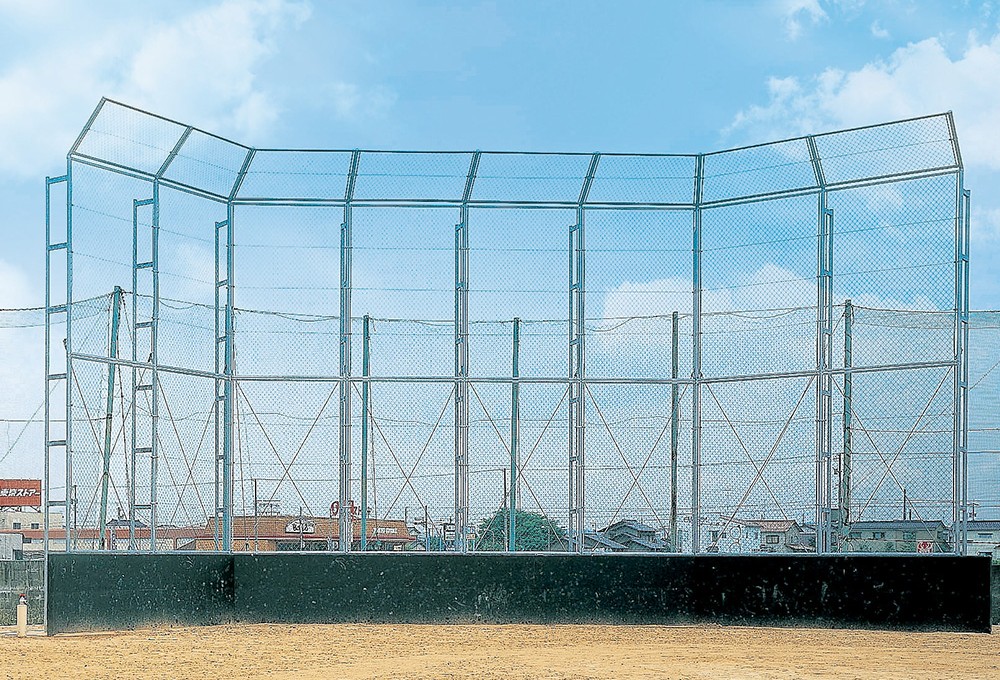

●バックネット用に忍付タイプ(AVWシリーズ)も用意
※AV-400のみ、控柱は2本毎に1本の取付

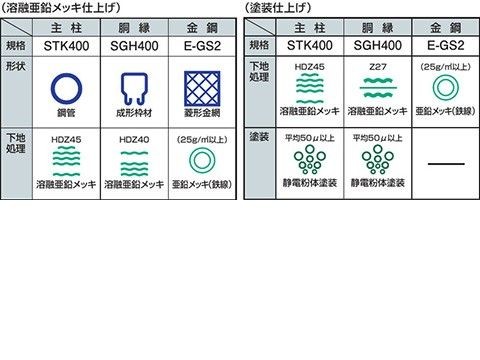

仕様
●表面処理：溶融亜鉛メッキ
●カラー ：標準色19色
●金網 ：ポリエチレン被覆（E-GS2）
φ3.2×50mm
●主柱間隔：2.0m

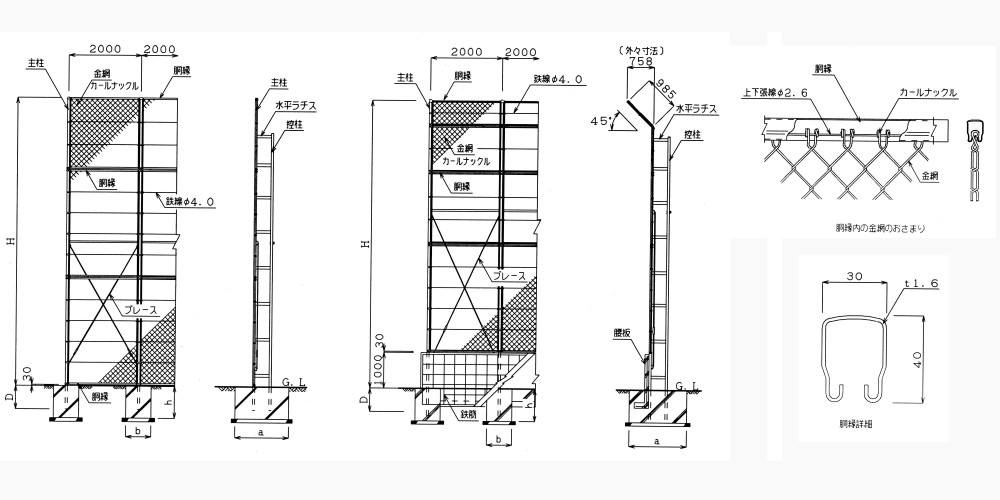

姿図
寸法表
| 型式 | 高さ（H） | 主柱 | 控柱 | 基礎寸法 （a×b×h） |
パネル 段数 |
||||
|---|---|---|---|---|---|---|---|---|---|
| 形状寸法 | 埋込 （D） |
形状寸法 | 埋込 （D） |
主・控柱 間隔 |
網目φ3.2×50 | ||||
| AV | 400 | 4000 | φ60.5×2.3 L=4600 |
600 | φ60.5×2.3 L=3650 |
600 | 300 | 800×400×800 | 2段 |
| 500 | 5000 | φ60.5×2.3 L=5600 |
600 | φ60.5×2.3 L=4650 |
600 | 300 | 1000×500×800 | 2段 | |
| 600 | 6000 | φ60.5×2.3 L=6600 |
600 | φ60.5×2.3 L=5650 |
600 | 300 | 1000×600×900 | 2段 | |
| 700 | 7000 | φ60.5×2.3 L=7600 |
600 | φ60.5×2.3 L=6650 |
600 | 450 | 1300×700×900 | 3段 | |
| 800 | 8000 | φ60.5×2.3 L=8650 |
650 | φ60.5×2.3 L=7700 |
650 | 450 | 1500×700×900 | 3段 | |
| 900 | 9000 | φ60.5×2.3 L=9800 |
800 | φ60.5×2.3 L=8850 |
800 | 450 | 1700×800×900 | 3段 | |
| 1000 | 10000 | φ60.5×2.3 L=10800 |
800 | φ60.5×2.3 L=9850 |
800 | 600 | 1700×900×1000 | 4段 | |
| 型式 | 高さ（H） | 主柱 | 控柱 | 基礎寸法 （a×b×h） |
パネル 段数 |
||||
|---|---|---|---|---|---|---|---|---|---|
| 形状寸法 | 埋込 （D） |
形状寸法 | 埋込 （D） |
主・控柱 間隔 |
網目φ3.2×50 | ||||
| AVW | 500 | 5000 | φ60.5×2.3 L=直 4903×忍1000 |
600 | φ60.5×2.3 L=4650 |
600 | 300 | 1200×600×700 | 3段 |
| 600 | 6000 | φ60.5×2.3 L=直 5903×忍1000 |
600 | φ60.5×2.3 L=5650 |
600 | 300 | 1200×600×900 | 3段 | |
| 700 | 7000 | φ60.5×2.3 L=直 6903×忍1000 |
600 | φ60.5×2.3 L=6650 |
600 | 450 | 1400×700×900 | 4段 | |
| 800 | 8000 | φ60.5×2.3 L=直 7953×忍1000 |
650 | φ60.5×2.3 L=7700 |
650 | 450 | 1600×700×900 | 4段 | |
| 900 | 9000 | φ60.5×2.3 L=直 9103×忍1000 |
800 | φ60.5×2.3 L=8850 |
800 | 450 | 1700×800×900 | 4段 | |
| 1000 | 10000 | φ60.5×2.3 L=直 10103×忍1000 |
800 | φ60.5×2.3 L=9850 |
800 | 600 | 1800×900×1000 | 5段 | |
