PBPA型 ポリネットタイプ
特長
●ポリエチレンネットを使用した、簡易防球用フェンス
●暴風によるネット破損を防止するため、ネットを降ろす事が可能な「昇降タイプ」も設計・製作可能

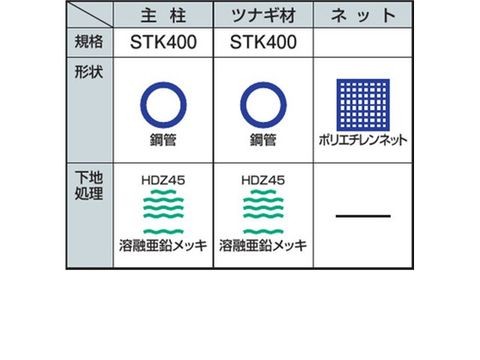

仕様
●表面処理：溶融亜鉛メッキ
●ポリエチレンネット：400d/44本37.5mm目
●主柱間隔：6.0m
●形式：
PBPA（標準）：丸パイプ（H形鋼）主柱 固定式
PBPB：丸パイプ（H形鋼）主柱 昇降式
PBPC：角パイプ主柱 固定式
PBPD：角パイプ主柱 昇降式
PBPE：コンクリートポール 固定式
PBPF：コンクリートポール 昇降式

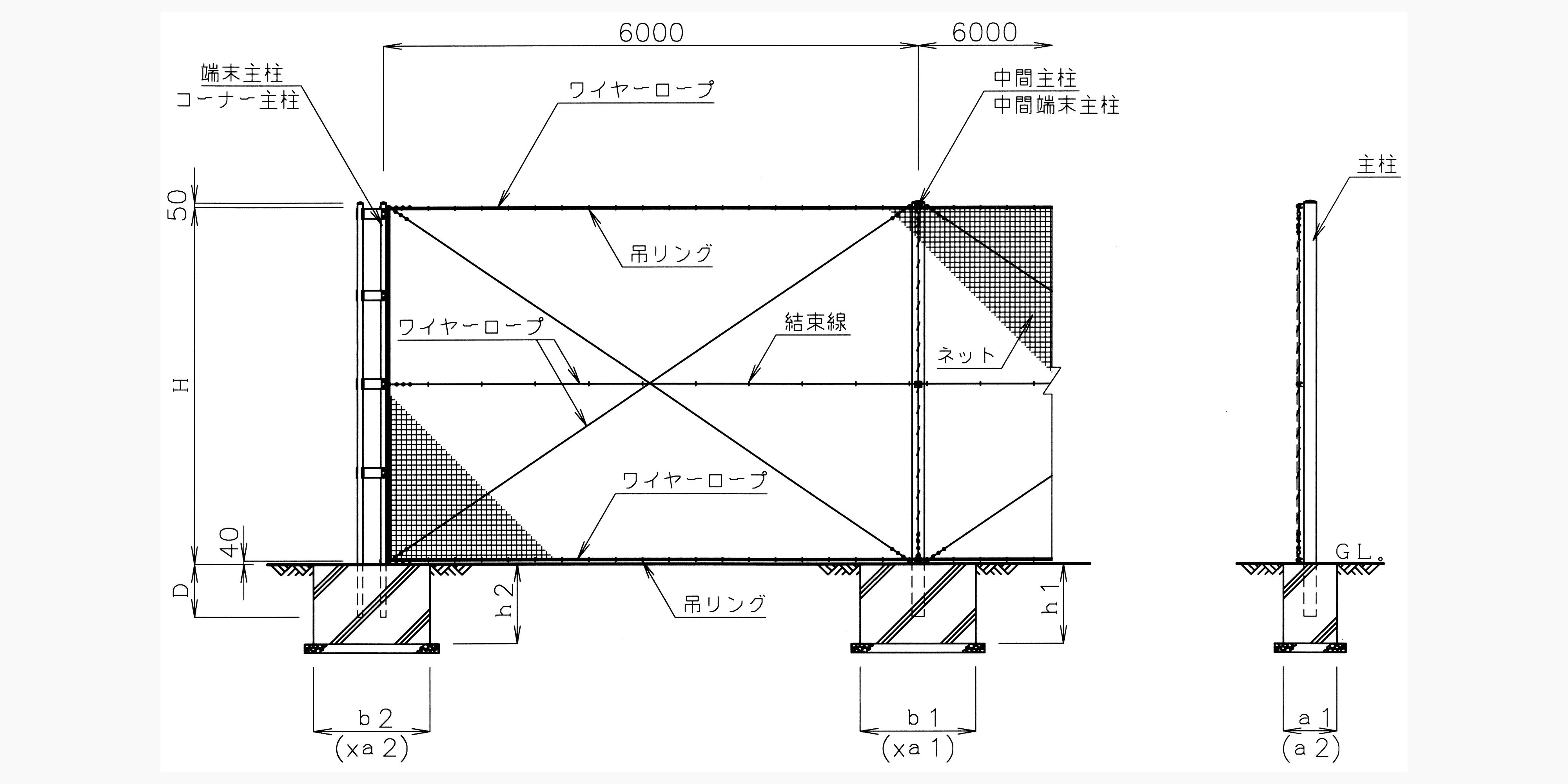

姿図
寸法表
| 型式 | 高さ (H) |
中間主柱 | 端末主柱 コーナー主柱 |
中間基礎寸法 （a1×b1×h1） |
端末基礎寸法 （a2×b2×h2） |
ﾜｲﾔｰ 段数 （径） |
|||
|---|---|---|---|---|---|---|---|---|---|
| 形状寸法 | 埋込 (D) |
形状寸法 | 埋込 (D) |
||||||
| PBPA | 300 | 3000 | φ101.6×3.2 L=3550 |
500 | 3-φ60.5×3.2 L=3550 |
500 | 600×700×900 | 600×800×900 | 3段 (φ6) |
| 400 | 4000 | φ139.8×3.5 L=4550 |
500 | 3-φ60.5×3.2 L=4550 |
500 | 600×1300×900 | 600×1300×900 | 3段 (φ6) |
|
| 500 | 5000 | H-100×100×6×8 L=5550 |
500 | 3-φ60.5×3.2 L=5550 |
500 | 800×1500×900 | 900×1400×900 | 4段 (φ6) |
|
| 600 | 6000 | H-148×100×6×9 L=6750 |
700 | 3-φ114.3×3.5 L=6750 |
700 | 700×1500×1200 | 800×1500×1200 | 4段 (φ8) |
|
| 700 | 7000 | H-194×150×6×9 L=7750 |
700 | 3-φ114.3×3.5 L=7750 |
700 | 1000×1700×1200 | 1100×1700×1200 | 5段 (φ8) |
|
| 800 | 8000 | H-194×150×6×9 L=8950 |
900 | 3-φ114.3×4.5 L=8950 |
900 | 900×1600×1500 | 900×2000×1500 | 5段 (φ8) |
|
| 900 | 9000 | H-175×175×7.5×11 L=9950 |
900 | 3-φ139.8×3.5 L=9950 |
900 | 800×1500×1800 | 1200×1300×1800 | 5段 (φ8) |
|
| 1000 | 10000 | H-244×175×7×11 L=10950 |
900 | 3-φ139.8×4.5 L=10950 |
900 | 800×1800×1800 | 1300×1700×1800 | 6段 (φ8) |
|
